1、简易盒式气体终端插座的安装

把氧气快速密封插座、吸引快速密封插座、压缩空气快速密封插座进行有机的组合,固定在一个特制的铝合金或金属小盒中,然后按照需要进行安装,这是目前最简易的一种安装方法。

通常有以下几种组合形式:

(1)氧气插座盒。把单一的氧气插座固定在盒内。

(2)二气插座盒。把氧气、负压插座固定在盒内。

(3)高压氧插座盒。把高压氧、吸氧插座固定在盒内。

(4)三气插座盒。把高压氧、吸氧、负压插座固定在盒内。

(5)四气插座盒。把高压氧、吸氧、负压、压缩空气插座固定在盒内。

各种气体插座在盒面上应有各自明显的标志。

简易气体插座终端盒的安装形式一般情况采用明装,安装高度以插座中心为基准,高度为距地而1.45m。

简易气体终端插座盒可按医院的要求,安装在需要供气的场所。其特点是安装方便,造价低。这种安装形式在医用气体集中供应系统开发应用的早期最为多见。

2、铝合金治疗带及护理设备

随着现代化进程的发展,医用气体集中供应系统在病房的安装布置形式也在逐步地改变,简易气体终端盒基本被淘汰,代之而起的是在病房安装时普遍采用行装饰性的铝合金治疗带(见图1)。

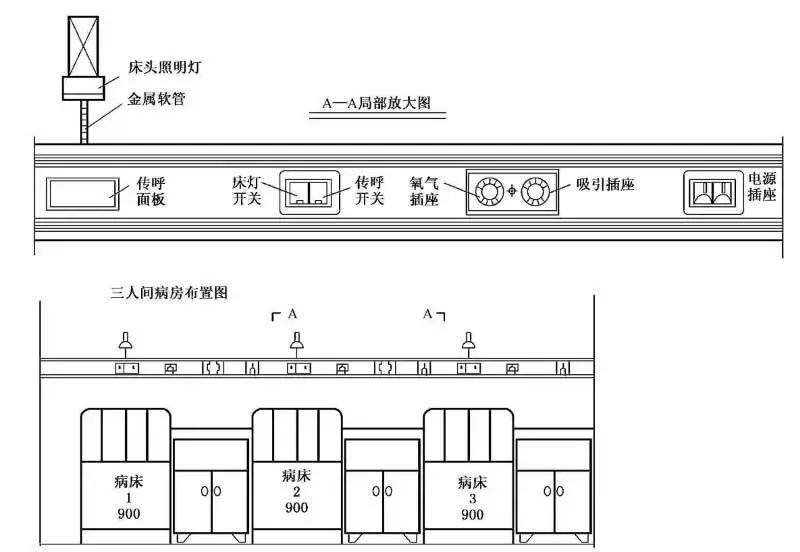

图1 铝合金治疗带及护理设备布置图

采用铝合金治疗带把医用气体插座、电源插座、照明、对讲传呼等医院常用的护理设施统一安排在一起,使病房护理功能齐全。病房更加美观,增添了医院现代化气氛。安装铝合金治疗带是目前医院病房布置的趋势。

3、医用集中吊塔和供气箱

在手术室安装医用气体集中供应系统常采用两种安装形式,一种形式是在手术床上方采用吊塔,另一种形式是在手术床下采用供气箱。早期也有用明装盒安装在墙壁上的。无论采用哪种安装形式,手术室都应双套插座供气,以保证供气安全。图2是手术室终端的几种安装形式。

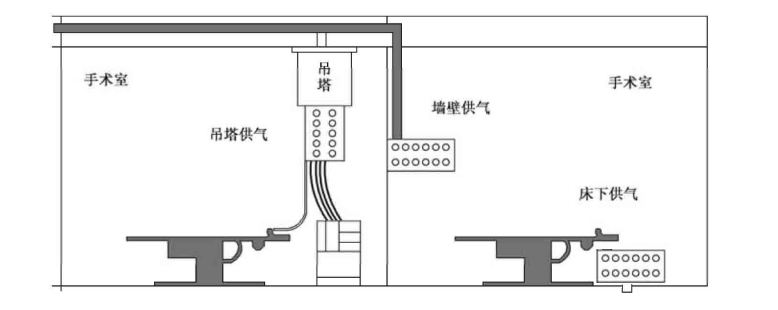

图2 手术室气体终端安装形式示意图

手术室采用手术床下供气箱安装形式造价低廉,安装简便,适用性强。采用医用集中吊塔时,可将集中供气、供电等统一安装在吊塔内。

4、终端的分布

医用气体通过管道输送到终端,医用气体设备与终端连接,便达到医疗的最终目的。所以各医院在医用气体工程设计一开始,就要根据自己的实际情况考虑终端的分布,决定哪个科室、哪个房间需要安装气体终端以及安装种类、个数、位置、形式等问题。

图3是医用气体集中供应系统示意图,从图中可以看出,一般情况,医疗病区的普通病房安装低压氧气终端、负压吸引终端两种。每种终端的安装数量以单人房间1床1套,2床共用1套,3床2套为宜。医疗病区的抢救室应安装4种气体终端,即低压氧、高压氧、负压吸引和压缩空气,每床1套。在ICU、CCU等监护病房内应安装4种气体终端,每床1套或2套。手术室应安装4种气体终端,有条件的还要安装笑气终端,每床2套。

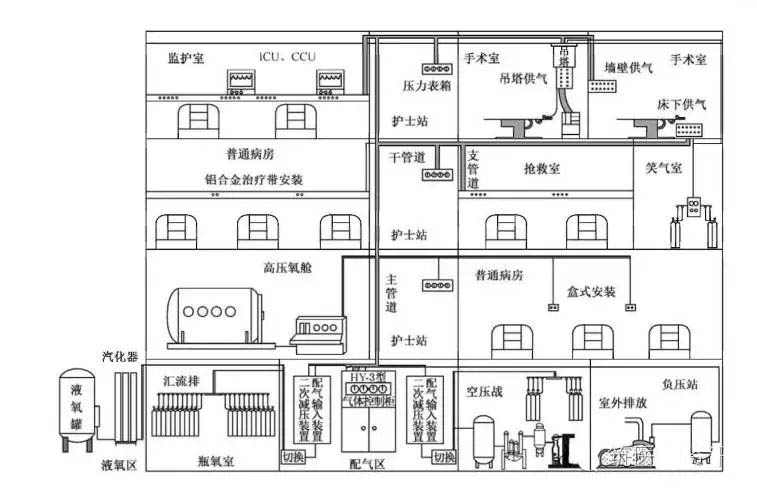

图3医用气体集中供应系统示意图

高压氧舱安装压缩空气和高压氧气,由于高压氧舱的用气量大,在气体工程系统设计的时候要加以充分考虑。

另外,负压吸引在妇产科用于人工流产的,负压管道及系统也要另行设计。

医院及各部门的医用气体种类设置情况见表1:

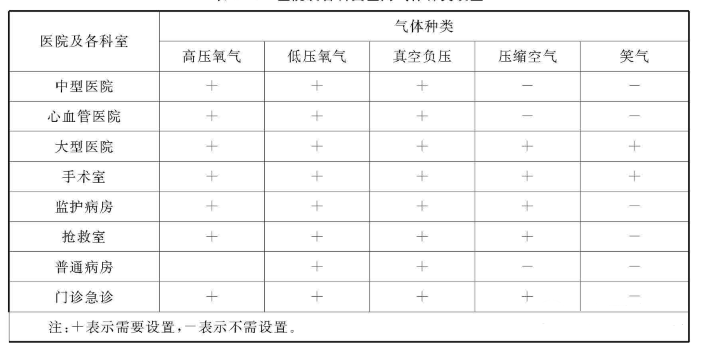

表1医院及各科室医用气体种类设置
